DIY Kit лабораторний блок живлення 2mA-3A 0-30V

Блок живлення, регульований DC 0-30 В, 3 А, набір

Конструктор регульованого блока живлення може використовуватися як досвідченими, так і радіоаматорами-початківцями для поліпшення навичок читання схем, збирання схем, паяння тощо.
Цей конструктор дає змогу зібрати блок живлення за допомогою схеми, друкованої плати, монтажних та електронних компонентів, які входять до комплекту. Збирають через механічне з'єднання елементів і паяння.
Після складання та настроювання конструктор можна використовувати як звичайний блок живлення.

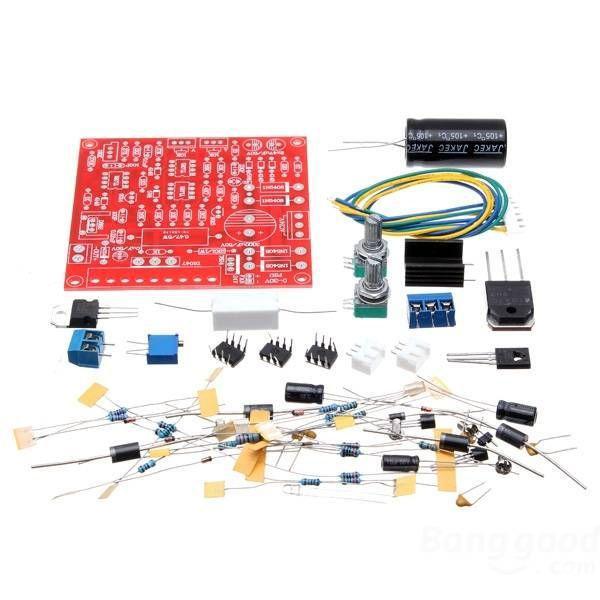

Конструктор складається з таких монтажних та електронних компонентів:

друкована плата, виготовлена на текстоліті червоного кольору;
2 змінні резистори 10 кОм;
2 постійні резистори з опором 56 кОм;
2 постійні резистори з опором 27 кОм;
2 постійні резистори з опором 2,2 кОм;
2 постійні резистори з опором 1 кОм;
5 постійних резисторів з опором 10 кОм;
постійний резистор із опором 4,7 кОм;
постійний резистор із опором 82 Ом;
постійний резистор із опором 220 Ом;
постійний резистор із опором 1,5 кОм;
постійний резистор із опором 33 Ом;
постійний резистор із опором 270 кОм;
постійний резистор із опором 3,9 кОм;
постійний резистор із опором 2,2 кОм потужністю 1 Вт;
дротовий керамічний цементований резистор із опором 0,47 Ом потужністю 5 Вт;
багатообертовий підстройковий резистор 3296W з опором 100 кОм;
2 постійні керамічні конденсатори з місткістю 100 ПФ;
постійний керамічний конденсатор із місткістю 330 ПФ;
постійний керамічний конденсатор із місткістю 0,1 мкФ;
постійний керамічний конденсатор із місткістю 0,22 мкФ;
електролітичний конденсатор із місткістю 3300 мкФ;
2 електролітичних конденсатори з місткістю 47 мкФ;
електролітичний конденсатор із місткістю 10 мкФ;
4 випрямлячі напівпровідникові кремнієві діоди 1N5408;
випрямлячий напівпровідниковий кремнієвий діод 1N4004;
4 випрямлячі напівпровідникові кремнієві діоди ST4148;
2 напівпровідникові стабілізатори C5V1;
транзистор біполярний S9014;
транзистор біполярний S9015;
транзистор біполярний D1047;
транзистор біполярний D882;
Стабілізатор напруги L7824CV;
3 операційні підсилювачі TL081CP;
червоний світлодіод;
3 кріпильні гвинти;
радіатор;
2 гайки та 2 шайби для кріплення змінних резисторів;
клемна колодка на 2 контакти;
клемна колодка на 3 контакти;
2-піновий конектор типу "тато";
2 3-пінових конектори типу "тато";
2 3-провідникові дроти з 3-піновими конекторами типу "мама".
Характеристики:

вхідна напруга: 24 В змінного струму;
вихідна напруга: 0-30 В постійного струму;
максимальне вхідне навантаження: 3 А;
вихідне навантаження: від 2 мА до 3 А;
пульсація вихідної напруги: 0,01%;
розміри друкованої плати: 84,5 х 84,1 х 1,5 мм;
вага комплекту: 88 г.
