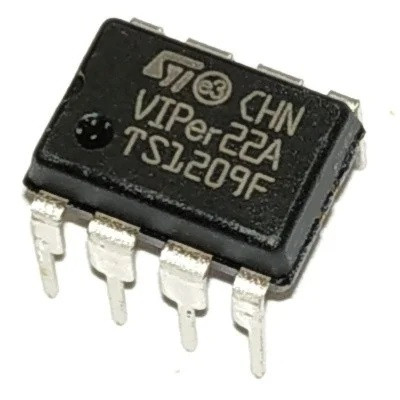

Мікросхема VIPER22A VIPER22, Перетворювач змінного струму на постійний DIP-8

Комбіновані мікросхеми джерел живлення серії Viper від компанії STMicroelectronics добре зарекомендували себе на ринку. Щороку їхня популярність зростає, оскільки йде постійне оновлення й розширення лінійки.

Інтеграція в одному кристалі ШІМ-контролера та високовольтного МДП-транзистори, а також вбудованих у мікросхему схем захисту від перевантаження за струмом і перегрівання дає змогу неабияк підвищити надійність джерел живлення, побудованих із використанням мікросхем сімейства VIPer. Зменшення числа компонентів спрощує процес конструювання, а також дає змогу знизити загальну вартість розроблення та виробництва джерел живлення. Кожна мікросхема розрахована на відповідну топологію схеми перетворювача, а також на певну потужність кінцевого пристрою.

Сфера застосування мікросхем сімейства Viper — практично всі можливі побутові джерела живлення потужністю до 100 Вт: зарядні пристрої, джерела живлення для світлодіодних джерел світла, а також вторинні джерела живлення для всілякої побутової електроніки.

Основні відмітні риси цих мікросхем: можливість побудови схем, як на топології з постійною частотою комутації, так і Квазурезонансних схем; мінімальне споживання енергії в чергувальному режимі, мінімально можлива кількість елементів обв'язки, наявність ШІМ-контролера з флуктуацією частоти для зниження електромагнітного емісійного випромінювання, збільшена максимальна допустима напруга транзизора, вбудований обмежувач струму з регульованою контрольною точкою, безпечний режим автоматичного перезапуску у разі виявлення збоїв і гістерегусна схема вимкнення під час перегрівання.

Для прискорення проєктування імпульсних ДБЖ на основі ІС серії VIPer компанія STMicroelectronics пропонує кілька оцінкових наборів, кожен із яких демонструє приклад реалізації певного завершеного пристрою, також STMicroelectronics надає для розробників пакети автоматизованого розрахунку параметрів джерела живлення на основі VIPer (VIPerXXX Design Software). Під час використання спеціального програмного забезпечення VIPer Software розроблення ще простіше.

Серія    viper
Тип перетворювача    flyback
Наявність ізоляції виходу    є
Наявність внутрішнього комутатора    є
Максимальна напруга силового ключа, В    730
Номінальна потужність, Вт    12
Максимальна частота перетворювача, кГц    60
Захист від збоїв    cur.lim., over temp./volt.
Робоча температура, °C    -40…+150
Корпус    dip-8(0.300 inch)
Вага, г    1
