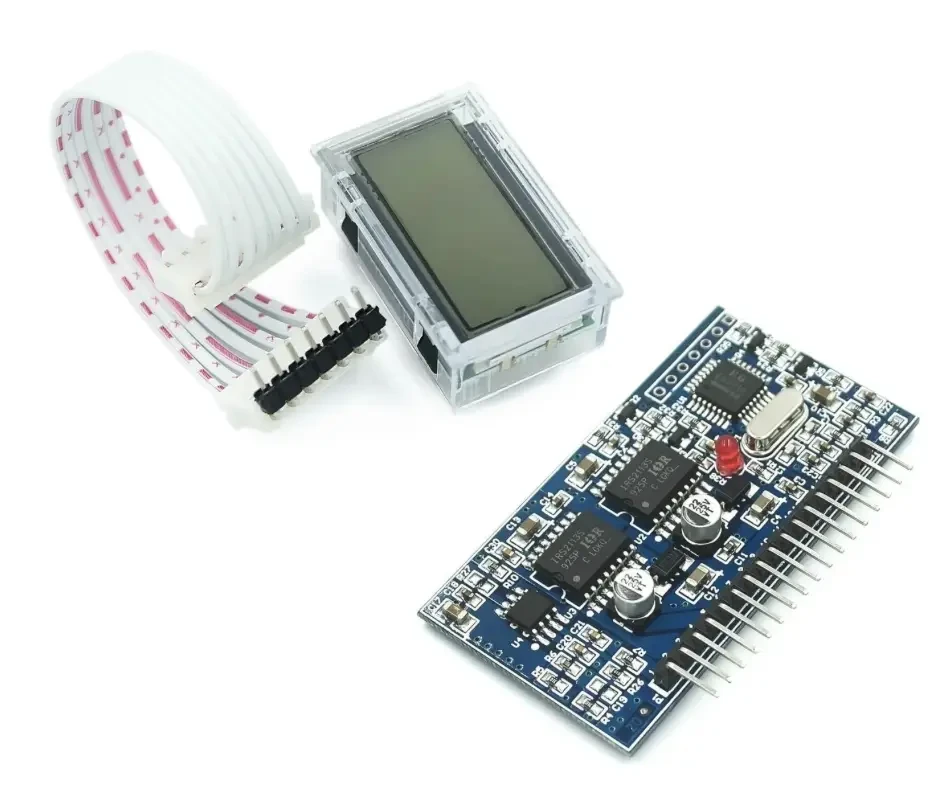

Потужний синусоїдальний перетворювач EGS002 (EG8010+IR2110) з LED-екраном

Напруга живлення цифрової частини: 5v
Напруга живлення драйверів: 12v (для MOSFET краща 20v)
Частота ШИМ(PWM): 23.4KHz
Тактова частота контролера: 12MHz
Можливість встановлення фіксованих значень частоти 50Hz і 60Hz
Плавна зміна частоти два режими 0-100Hz і 0-400Hz
Встановлення мертвого часу 4 фіксованих значення 300nS; 500nS; 1.0uS; 1.5uS
Плавний пуск (Soft-start)  час 1S
Зворотний зв'язок за напругою, струмом, температурою
Захист від перевантажень і короткого замикання
Універсальна та біполярна модуляція

EG8010 — це цифровий інвертор синусоїдальної форми з повною функцією вбудованого контролю часу. Це стосується двоступеневої системи перетворення напруги постійного струму в змінний струм або одноступеневої низькочастотної трансформаторної системи постійного струму. EG8010 може досягати чистої синусоїдальної хвилі 50/60 Гц із високою точністю, використання зовнішнього кварцового резонатора 12 МГц дає змогу досягти малих гармонійних і спотворень. EG8010 — це КМОН-мікросхема з вбудованим синусоїдальним генератором ШІМ, ланцюгом контролю dead time, ділитель діапазону, схема плавного пуску, захист ланцюга, послідовний порт зв'язку RS232, 12832 РК-дисплея, тощо.

EG8010 працює у двох режимах модуляції: універсальна та біполярна.
У режимі уніполярної модуляції використовується тільки одне плече моста (EG8010 виведення SPWMOUT3, SPWMOUT4) на вихід SPWM, а інше мостове виведення (EG8010 контакт SPWMOUT1, SPWMOUT2) використовується як маса. Дросель фільтра має під'єднуватися до виходу ключа моста SPWM, а ланцюг зворотного зв'язку — до виходу дроселя фільтра SPWM.
У разі біполярної модуляції обидва виходи (EG8010 виведення SPWM3, SPWM1, SPWM2) використовуються для виведення SPWM. Використання двох дроселей приведе до кращого результату, а ланцюг зворотного зв'язку обох каналів  регулюється за допомогою здвоєного потенціометра.
EG8010 має вбудований захист від стрибків вихідної напруги під час під'єднання навантаження. Захист від перенапруги встановлений на 3,15 В із затримкою 300 мс. Захист від зниженої напруги встановлений на 2,75 В із затримкою 3 с.
