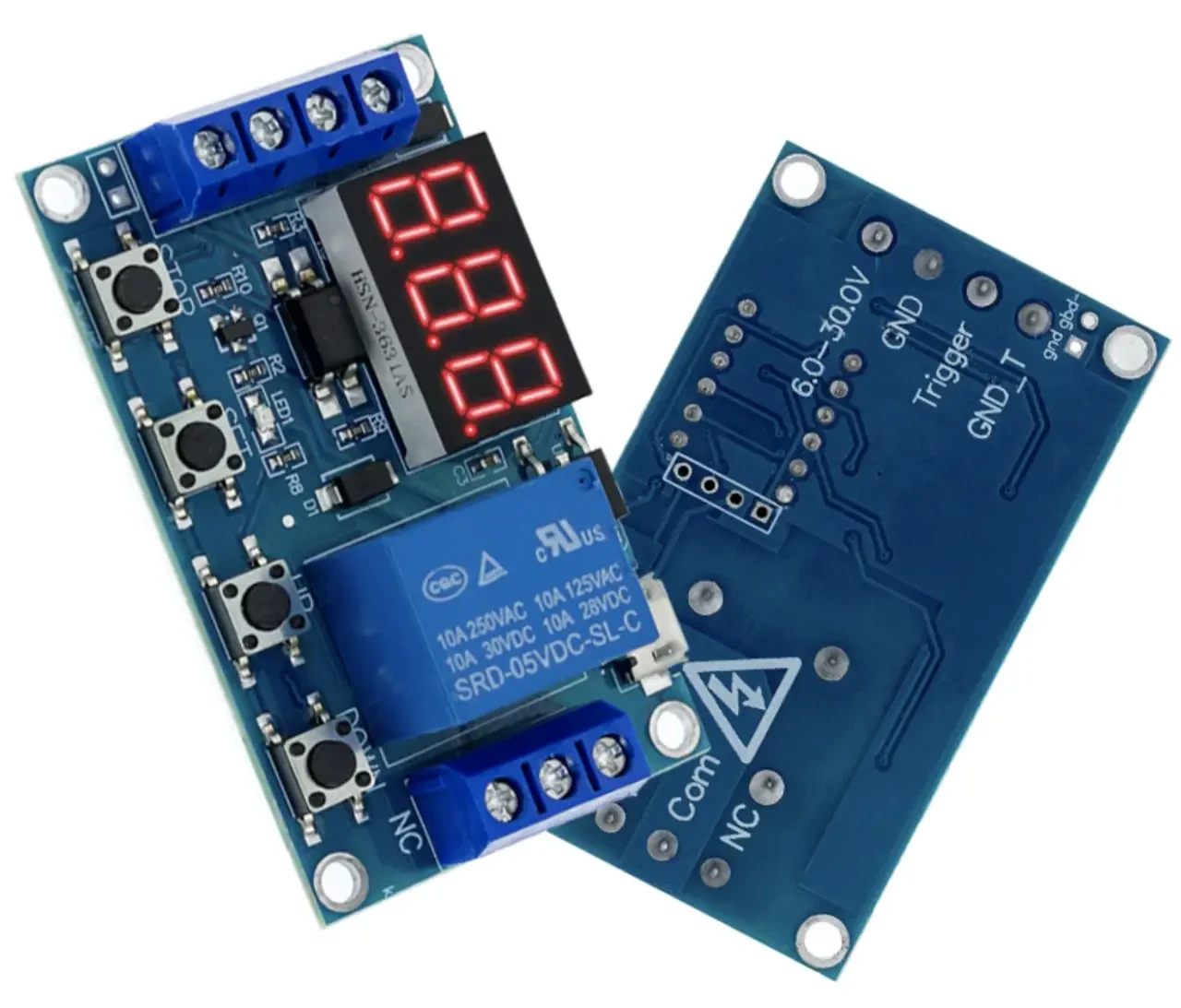

Таймер, регулятор затримки часу 6-30 В 0,1 сек-999мін AC/250В/5А DC/30В/5А з підтримкою циклу

Модуль реле часу з триразовим індикатором. Може працювати як циклічний таймер, так і як звичайний таймер. Робоча напруга живлення в інтервалі  від 6 до 30 вольтів. Вхідна напруга керування від 3 до 24 вольтів. Кількість каналів керування: один. Можливість керування навантаженням 30V/5A DC і 220V/5A AC. Можливість запуску таймера зовнішнім сигналом через порт Trigger. Програмовний інтервал часу від 0,1 сек до 999 хвилин.
Технічні характеристики таймера:

Широкий діапазон живлення 6-30 V, можливість під'єднання через MicroUSB 5V
Інтервал програмування: десяті частки секунди 0.1-99.9 секунди, секунд (1-999), у хвилинах (1-999).
Споживаний струм: 20 мА, у замкнутому стані: 50 мА
Можливість керування навантаженням 30V 5A DC і 220V 5A AC
Цикл роботи понад 10000 спрацьовувань
Робоча температура: від -40 °C до 85 °C
Тонке настроювання часу роботи реле та часу простою
Можливість циклічного повторення увімкнення та вимкнення реле
Можливість запуску таймера зовнішнім сигналом через порт Trigger
Розміри: 63 x 3.8 x 1.5 мм
Інструкція з програмування цифрового таймера:

Таймер має кілька режимів, проте може працювати тільки в одному з обраних режимів. Для вибору режиму необхідно натиснути кнопку на одну секунду та відпустити. Після чого використовуючи кнопки (верх) і (вниз). Ними ми вибираємо необхідний режим і підтверджуючи вибір коротким натисканням кнопки.
Список режимів роботи та їхнє призначення:
P1.1 — У цьому режимі реле за замовчуванням розімкнуте, у разі подавання критичної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається й починається відлік часу встановлений у параметрі OP, після закінчення відліку — реле вимикається.
P1.2 — У цьому режимі також реле за замовчуванням вимкнене, під час подавання сигналу на порт Trigger реле замикається й починається відлік вказаний у параметрі OP, після закінчення відліку реле вимикається як і в режимі P1.1, але до того, як час закінчується ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.
P1.3 — У цьому режимі реле за замовчуванням вимкнене, після подавання живлення на Trigger вмикається реле та починається відлік часу, вказаний у параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми також можемо перервати таймер і розімкнути реле раніше за час, якщо повторно подамо сигнал на порт Trigger.
P-2 — цей режим спрацьовує під час подавання логічного сигналу на Trigger, відпрацьовує один раз і чекає наступного подавання критичної одиниці. Під час подавання критичної одиниці часу спочатку чекає час, виставлений для розімкнутого стану CL, і після закінчення цього часу замикає реле та очікує час, виставлений для замкнутого стану OP. Після чого знову розмикає реле та чекає на наступне подавання сигналу на Trigger, налаштування кількості повторень тут недоступне.
P3.1 — цей режим схожий на P-2 за винятком декількох речей, за подавання критичної одиниці на порт Trigger реле переходить відразу в замкнутий стан, а не розімкнуте, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле за сигналом на Trigger реле почне роботу й не завершивши всі цикли, ми подамо повторно сигнал на порт Trigger, цей сигнал зупинить роботу режиму реле вимкнеться й відлік циклів завершиться.
P3.2 — цей режим спрацьовує відразу після подавання живлення на реле, водночас реле відразу переходить у замкнутий режим, відраховує час, введений для замкнутого режиму OP, після цього реле розмикається і починається відлік часу зазначеного для розімкнутого режиму CL, все це повторюється, вказана в параметрі LOP кількість разів, якщо вказана нескінченність (-), то реле повторюватиме ці дії нескінченно.
P4 — у цьому режимі реле типово вимкнене, під час подавання сигналу на Trigger відразу ж замикається реле. Реле замкнуто доти, поки на Trigger буде подаватися сигнал, щойно подавання сигналу на Trigger припиняється, реле вимикається не відразу, спрацьовує таймер виставлений у OP, щойно відлік закінчується — реле вимикається.
Відразу після під'єднання живлення до реле на дисплеї показується поточний режим роботи.

Після того, як ми вибрали кнопкою потрібний режим, вас автоматично перемкне на налаштування часу спрацьовування реле.
У цих параметрах ми можемо змінити три функції:
OP — Час перебування реле в замкнутому стані
CL — Час перебування реле в розімкнутому стані
LOP — Кількість повторень (циклів) увімкнення/вимкнення реле
Щоб задати значення кожної з функцій, потрібно вибрати одну з них натисканням кнопки після чого вона висвітлиться, блимне тричі, і потім уже можна задавати її значення. Якщо Вам потрібна інша функція, то просто ще раз натисніть на кнопку, іншими словами кнопка зараз линяє три ці функції. Після того, як ми вибрали потрібну функцію, у нас з'являється три цифри, з пом
