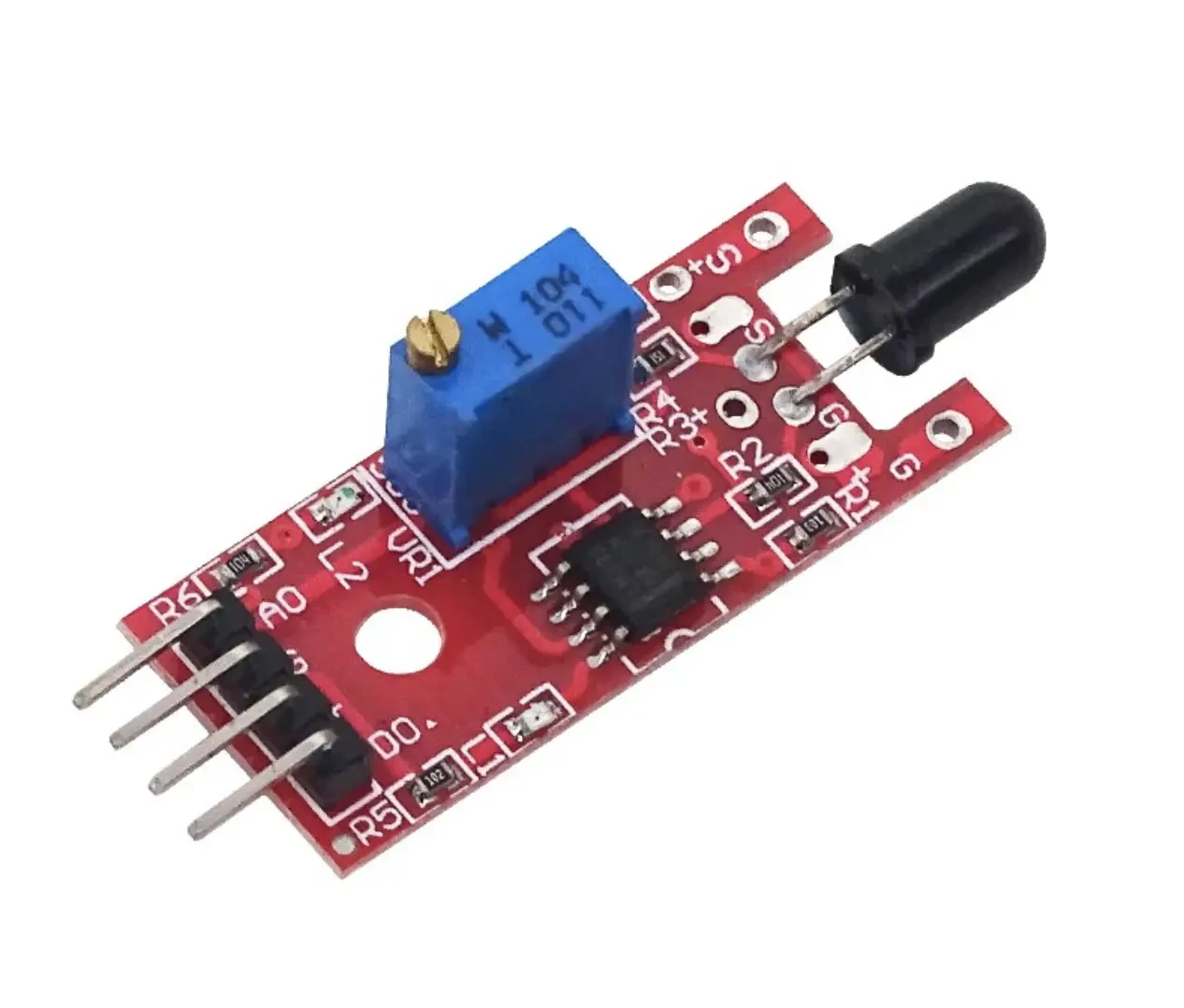

Модуль датчика полум'я KY-026 на LM393 Arduino

  • В наявності
  • Оптом і в роздріб
  • Код: 101718

19,99 ₴

Показати оптові ціни
+380 (95) 257-33-79
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль датчика полум'я KY-026 на LM393 Arduino
Модуль датчика полум'я KY-026 на LM393 ArduinoВ наявності
19,99 ₴
+380 (95) 257-33-79
Опис
Характеристики
Інформація для замовлення

Модуль датчика полум'я SensorFlame KY-026 призначений для спільного використання з пристроями, що використовують платформу ARDUINO (Ардуїно)

Рекомендується для створення різних робототехнічних проєктів, навчання конструювання різних систем механіки та програмування, а також для конструкторського хобі

Модуль датчика полум'я реагує на інфрачервоне випромінювання (відкритий вогонь). Відображувальним елементом датчика є фотодіод, який найбільш чутливий до довжина хвиль від 760 нм до 1100 нм.

Може датчик полум'я може використовуватися в газових, соляркових, бензинових пальниках, що мають електрозапалювання. У цьому разі дуга, створювана високою напругою, запалює паливо, а автоматика, що керує підпалом, отримує дані від датчика полум'я, визначає, чи загорілося паливо та припиняє роботу електрозапалювання. Надалі відбувається керування подаванням палива та контроль наявності полум'я. Цікаво застосування модуля для невеликого робота-пожежника

Напруга живлення (Vc): 3.5 - 5.5 В
Діапазон чутливості: 760 - 1100 нм
Кут виявлення полум'я: 60 °
Сигнал на виході компактора LM393: 15 мА
Два виходи: DO цифровий (0 або 1) і AO аналоговий
Розміри: 36 x 16 мм
Датчик чутливий до звичайного світла
Відстань тестування 80 см, щоб не пошкодити датчик, чим більше полум'я, тим більша відстань

  • Датчик має два виходи: AO (аналоговий) і DO (цифровий) і легко приєднується до плат Arduino.
  • Модуль реагує на відкрите полум'я. Відображувальним елементом датчика є фотодіод, який отримує інфрачервоне випромінювання.
  • Як пороговий елемент цифрового виходу використаний компактор LM393.
  • На платі є 2 світлодіоди — індикації живлення й індикації виходу з компатора у разі виявлення вогню.
  • Регулювання порога перемикання цифрового виходу відбувається підстроєним резистором на платі датчика.

Позначення виводів датчика
Виведення з міткою «AO» —> аналоговий вихід (у режимі реального часу вихідна напруга сигналу реагує на тепловий опір)
Виведення з міткою «G» —> GND мінус живлення
Виведення з міткою «+» —> Vcc плюс живлення
Виведення з міткою «DO» —> цифровий вихід (коли температура досягає певного порога, спрацьовує вихід високого та низького порога, сигналізуючи про вогонь)

Під час використання тільки цифрового сигналу (три контакти, крім A0), що є найпростішим застосуванням, модуль датчика полум'я з'єднують джгутом зі спеціальними модулями розширення Ардуїно , що містять орієнтовані на такі під'єднання групи контактів.

Це зручно під час відпрацювання складних схем. Модулі розширення вибираються відповідно до типу плати контролера Ардуїно (см. «З цим товаром так само купують:» наприкінці сторінки).
- Для Arduino MEGA таким шилдом є комутаційна плата Mega Sensor Shield V2.0
- Для Arduino Nano таким шилдом є комутаційна плата розширення введення/виведення Arduino Nano Shield V3.0
- Для Arduino UNO таким шилдом є комутаційна плата Arduino Sensor Shield V5.0

Водночас використовують контакти модулів розширення, що входять до зони digital IO ports, розділені на групи по три. Порядок розміщення контактів у групах збігається з розташуванням контактів модуля. Крім цифрового сигналу модулі розширення дають змогу під'єднати аналоговий сигнал.

Робота модуля датчика вогню
Фотодіод з'єднаний із входом компатора, виготовленим на мікросхемі LM393. За допомогою підстроєного резистора здійснюється настроювання порога спрацьовування компатора. Так встановлюється чутливість датчика вогню. У разі виявлення полум'я яскравістю вище встановленої під час настроювання на виході D0 буде високий рівень напруги. Якщо вогню немає або його яскравість мала, то на виході D0 низький рівень. На аналоговий вихід надходить посилений сигнал фотодіода.

Індикація модуля
Індикатор L1 повідомляє про подавання живлення. Індикатор L2 повідомляє про спрацьовування датчика та формування на виході D0 високого рівня. Світлодіод L2 полегшує настроювання модуля
