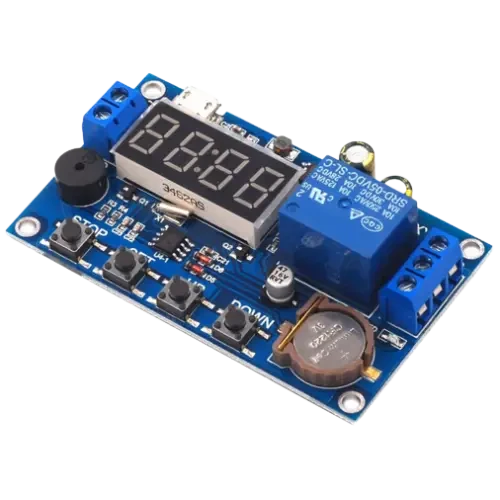

Реле реального часу, синхронізація з годинником/контроль часу/затримка 24 год, 5,0 — 60 В;

Параметры:

• діапазон живлення: 5 - 60 В (батарійка до комплекту не входить)
• напруга живлення від MicroUSB: 5 В
• струм споживання: 20 мА (у замкнутому стані 50 мА)
• робоча температура: -40 до +85 С
• макс. напруга навантаження: 250 В
• макс. комутований струм: 10 А
• розміри: 75 x 45 x 20 мм

I. Як встановити час

В інтерфейсі встановлення часу довго натискайте кнопку DOWN:

  1. увійдіть в інтерфейс установлення часу після того, як система блимне "YEA", у цей час блимають останні дві цифри "года", налаштовуються кнопками DOWN і UP (підтримується тривале натискання);

  2. після короткого натискання кнопки SET на дисплеї з'являється миготливий напис "dAE", після чого система переходить в інтерфейс настроювання місяця/дня, у цей час "місяць" продовжує блимати, налаштовується кнопками DOWN, UP (підтримується тривале натискання). Короткочасно натисніть SET, щоб увійти в інтерфейс настроювання "місяць/день";)

  3. Коротке натисніть SET, у цей час "Day" блимає, налаштовується кнопками DOWN, UP (підтримується тривале натискання);

  4. Коротке натисніть SET, система блимає "HOU", потім переходить в інтерфейс настроювання "год/хвилина", у цей час "год" продовжує блимати, настроюється за допомогою DOWN, UP (підтримується тривале натискання). Коротке натисніть SET, потім увійдіть в інтерфейс настроювання "годинник/хвилини";)

  5. коротко натисніть SET, у цей час "хвилина" блимає, настроюється за допомогою DOWN, UP (підтримується тривале натискання), у цей час коротко натисніть SET, повторіть крок 1;

  6. після тривалого натискання кнопки SET час буде змінено відповідно до встановлених параметрів, після чого можна вийти з інтерфейсу встановлення часу;

Другий спосіб встановлення параметрів

В інтерфейсі встановлення часу натисніть кнопку SET на 2 секунди та відпустіть її, система перейде в інтерфейс встановлення параметрів:

Крок 1: Виберіть період часу: PE-1~PE-5 Виберіть його коротким натисканням клавіш UP і DOWN;

Другий крок: вибір режиму: "--" P-1~P-5 (тобто для цього тимчасового інтервалу встановлюється відповідний режим) Вибір здійснюється коротким натисканням клавіш UP, DOWN; ("..." означає екранування цього тимчасового інтервалу)

Примітки:

     Режим повтору кожного тимчасового періоду може бути обраний із "--", P-1~P-5; наприклад: ви можете дозволити 5 тимчасовим періодум працювати в режимі P-1 одночасно, або дати тимчасовому періоду 1 працювати в режимі P-1, тимчасовому періоду 2 працювати в режимі P-2 тощо; це дуже зручно та гнучко, і ви можете створювати будь-які комбінації. комбінацію;

Крок 3: Після завершення вибору режиму натисніть SET для входу в інтерфейс настроювання тимчасових інтервалів, в інтерфейсі настроювання тимчасових інтервалів перемкніть параметри коротким натисканням SET, "OPE" — початкова змінна точка, "CLE" — кінцева вічна змінна крапка, "dAE" — інформація про дату. dAE" інформація про дату.

Крок 4: Після завершення налаштування параметрів, натисніть кнопку SET на 2 секунди та відпустіть її, щоб визначити, чи є налаштування параметрів правильною, чи ні, якщо вона правильна, збережіть параметри та поверніться в інтерфейс керування часом; якщо параметр неправильний, з'явиться нагадування "ERR" (час зупинки/дата <= часу початку/дати буде узагальне як помилка) і знову поверніться в інтерфейс налаштування параметрів.

Примітка: час/дата зупинки (CLE) > часу/дати початку (OPE).

Додаткова функція: Будь-який період часу може бути встановлений індивідуально.

У спеціальному інтерфейсі налаштування параметрів (після другого кроку) короткочасно натисніть STOP для перемикання режиму виходу:

OUT1: реле увімкнення початкової точки, реле вимкнення кінцевої точки.

OUT2: вихідний імпульс 1S у точці часу.

В інтерфейсі настроювання спеціальних параметрів (після другого кроку) натисніть і утримуйте STOP для перемикання режиму дзвінка:

bLL0: вимкнення дзвінка

bLL1: увімкнення дзвінка

Примітка: Після дзвінка натисніть будь-яку клавішу, щоб зупинити дзвінок.

Розширення функцій клавіші STOP:

Режим увімкнення реле:

1. ON: реле входить упродовж часу вмикання реле. 2;

2. OFF: реле вимкнене та завжди вимкнене;

Коротке натискання кнопки STOP в інтерфейсі зображення часу для перемикання між режимами ON і OFF, поточний стан блиматиме, а потім повернеться в основний інтерфейс. (Ця функція є функцією аварійного зупинки, одна кнопка вимикає замкнуте реле)

Після того, як реле заборонено проводити струм, воно виконує функцію сигналізації після встановлення режиму.

Режим сну:

1. C-P Режим сну: упродовж п'яти хвилин, без жодних операцій, цифрова трубка автоматично вимкне дисплей і програма працюватиме в нормальному режимі;

2. O-d Звичайний режим: цифрова трубка завжди вмикає дисплей;

   В інтерфейсі часу тривалий час натисніть кнопку STOP і утримуйте її впродовж 2 секунд, а потім відпустіть для перемикання між режимами C-P і O-d. Сучасний стан блиматиме, а потім ви повернетеся в основний інтерфейс.
