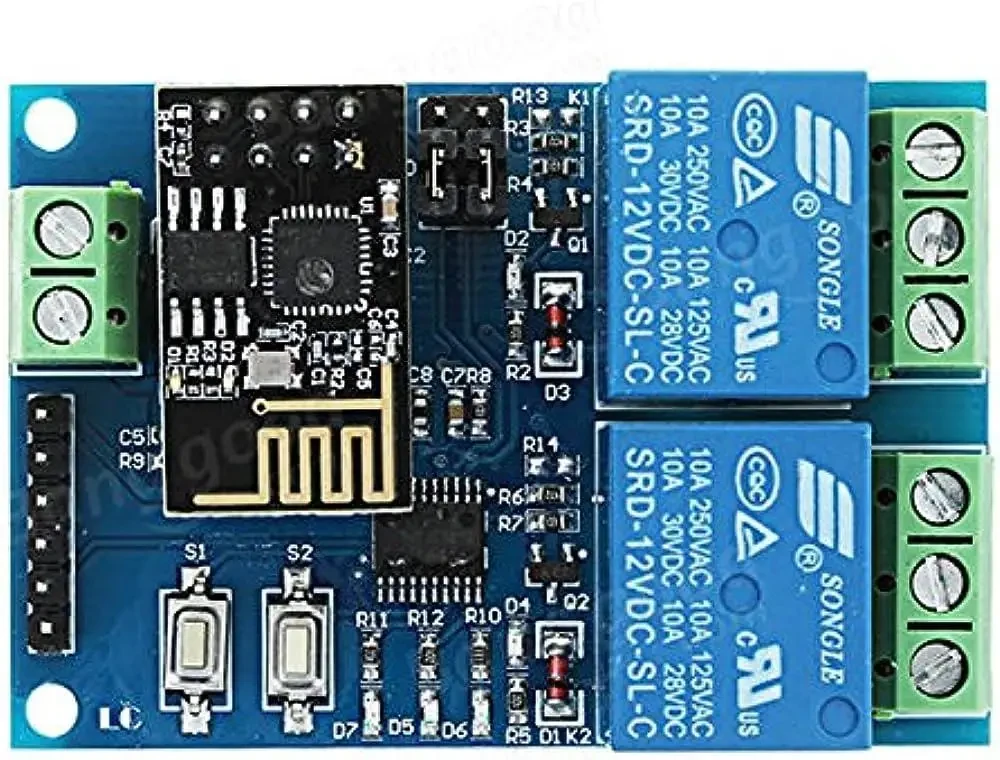

Подвійний релейний модуль Wi-Fi ESP8266, 12 В, дистанційне керування через застосунок
- Немає в наявності
- Оптом і в роздріб
- Код: 101844-12
313,99 ₴
Показати оптові ціни
-
Опис функцій плати:
1, Інтерфейс та джерела:
IN+, IN-: Вхід живлення 12 В
TX, RX: зв'язок через UART
SWIM, NRST: програмний інтерфейс MCU
S1: Клавіша вибору режиму, типово — режим 1
S2: Клавіша відновлення
Світлодіоди D2 і D4 (червоні): Індикатор реле
Світлодіод D7 (червоний): Індикатор режиму 1
Світлодіод D5 (синій): Індикатор режиму 2
Світлодіод D6 (зелений): Індикатор робочого стану, опис D6 наведений нижче:
(1) Це означає внутрішню самоконфігурацію або втрату зв'язку з маршрутизатором, коли D6
выключен
(2) Це означає, що ESP-01 очікує, поки APP сконфігурує пароль для нього, коли
D6 швидко блимає кожні 0,5 с
(3) Це означає, що вся конфігурація завершена й очікує встановлення TCP-з'єднання з APP, коли D6 повільно блимає.
з'єднання з APP, коли D6 повільно блимає що 2 с
(4) Це означає, що TCP-з'єднання між ESP-01 і APP встановлено, якщо D6 постійно горить.
Команда керування реле (має бути в шістнадцятероречному форматі):
Відкрити перше реле: A0 01 01 A2
Замкнути перше реле: A0 01 00 A1
Розомкнути друге реле: A0 02 01 A3
Замкнути друге реле: A0 02 00 A2Комплект містить:
1 x 12 В ESP8266 подвійний WiFi модуль реле
| Основні атрибути | |
|---|---|
| Тип | Модуль |
