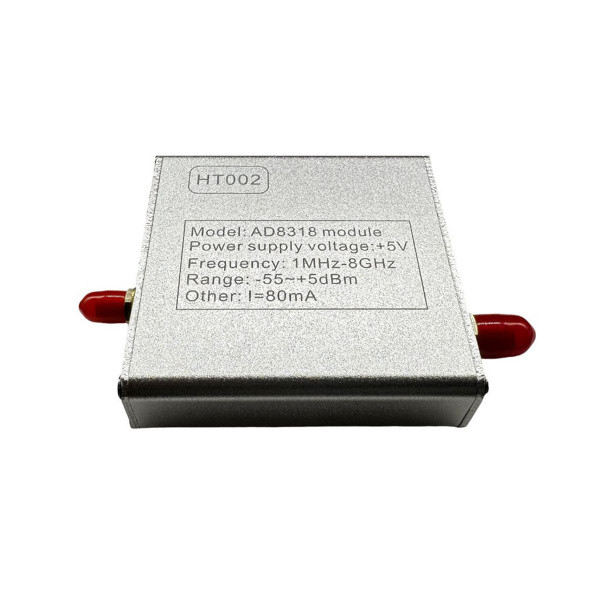

Детектор потужності HT002 1M-8 ГГц 70 дБ, динамічне керування ALC/AGC, вбудований модуль AD8318, екран з ал
- Готово до відправки
- Код: 102020
1 399,99 ₴
ведення модуля AD8318:
Модуль AD8318 являє собою Радіочастотний детектор потужності для вимірювання рівня потужності радіочастотних сигналів. Модуль може живитися від зовнішнього джерела живлення і зв'язуватися з мікроконтролером через інтерфейс SPI. Він характеризується високою точністю, широким динамічним діапазоном і низьким енергоспоживанням і зазвичай використовується в бездротовому зв'язку, радарі, радіочастотному тестуванні та інших галузях.
Модуль AD8318 використовує принцип логармонічного підсилювача для перетворення вхідного радіочастотного сигналу на вихідну напругу постійного струму, а розмір вихідної напруги пропорціональний інтенсивності потужності вхідного сигналу. Через зчитування вихідної напруги модуля AD8318 можна отримати рівень потужності вхідного сигналу.
Модуль AD8318 працює в діапазоні частот від 1 МГц до 8 ГГц і має динамічний діапазон 70 дБ. Він також забезпечує температурну компенсацію для підвищення точності вимірювання.
Важливо зазначити, що модуль AD8318 можна використовувати тільки для визначення потужності, а не для вимірювання частоти або кондиціонування сигналу. Під час використання цього модуля необхідно створити відповідну схему та параметри під'єднання відповідно до конкретного сценарієм програми.
Логарифмічний детектор HT002
Радіочастотний детектор HT002 розроблений із модулем AD8318, розробленим зі схемою регулятора джерела живлення, що призводить до точності виявлення, зазвичай, до офіційних даних, робочий діапазон частот 1-8000 МГц, він може виявляти радіочастотні сигнали-55 ~ 5 дБм і виводити виявлений рівень сигналу (єдиниця дБм, логармічний спосіб виявлення) У формі постійної напруги та перетворює такі радіочастотні сигнали на вихідну напругу постійного струму. Амплітуда або потужність радіочастотного сигналу Відповідає вихідної напруги.
Технічні параметри
1. Робоча частота: 1-8000 МГц
2. Динамічний діапазон: від-55 дБм до + 5 дБм
3. Нахил: -50 мВ/дБ
4. Підтримка зміни нахилу виявлення й вимірювання потужності та двох різновидів роботи контролера
5. Напруга живлення: 7-15 В постійного струму (включно з схему регулятора джерела живлення)
6. Вхідний опір: 50 Ом
7. Радіочастотний інтерфейс: Стандартний гніздовий роз'єм SMA
8. Розмір продукту: 55*55*15 мм
9. зарезервоване місце для батареї: 35*42*5,5 мм
10. Список логістики: HT002*1 + кабель * 1, без акумулятора
Основні атрибути | |
---|---|
Тип | Модуль |
