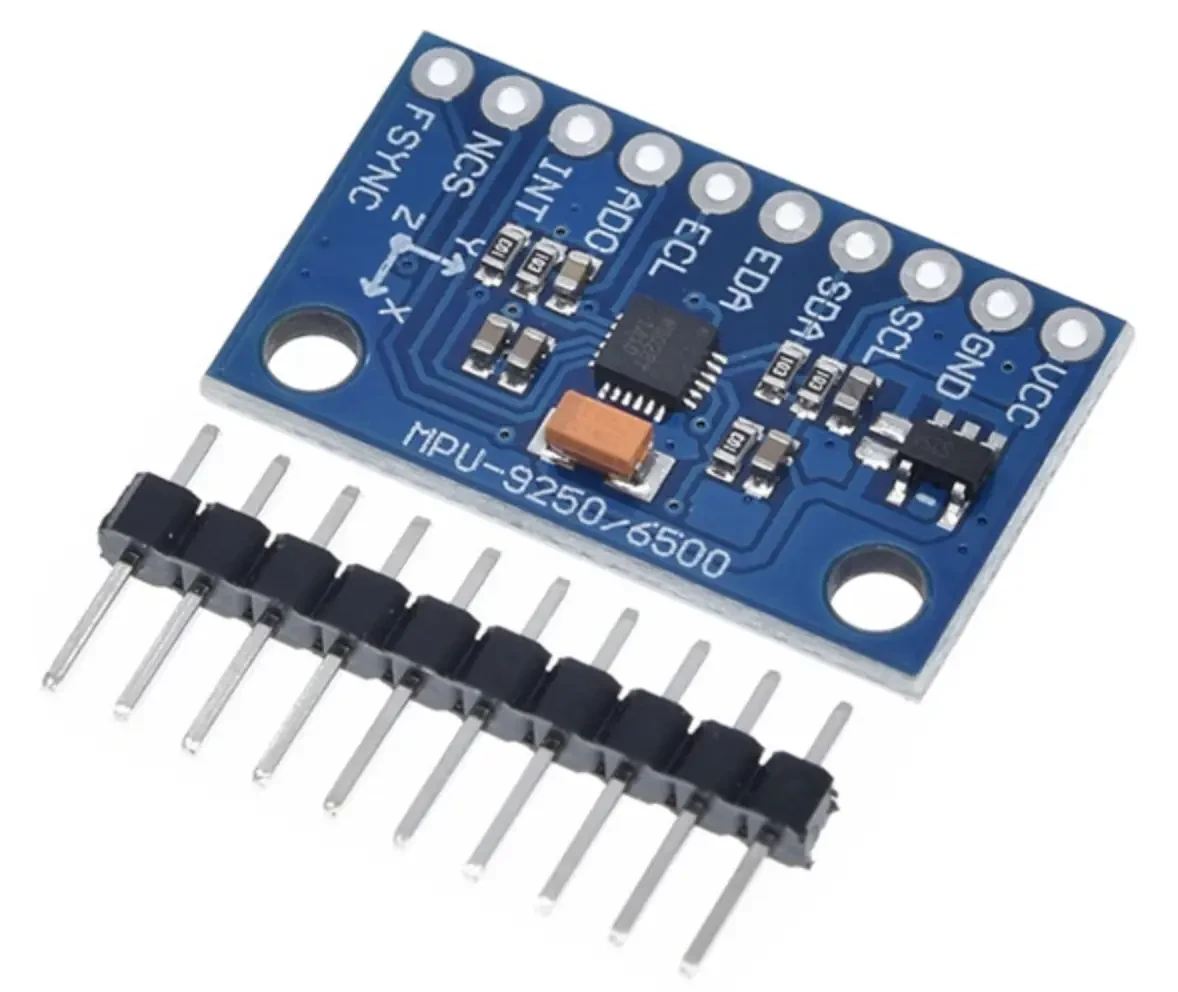

Модуль GY-9250 гіроскоп/акселерометр/магнітометр MPU-9250 MPU9250
- Готово до відправки
- Оптом і в роздріб
- Код: 100307-3
285,23 ₴
Показати оптові ціни
Модуль GY-9250 на мікросхемі MPU-9250 — це 9-сієвий пристрій 3-сесовий гіроскоп, 3-сесовий акселерометр і 3-сезонний магнітометр (магніторезивний компас).
MPU-9250 — мініатюрний у світі (корпус QFN 3×3×1 мм) дев'ятиосьовий сенсор руху другого покоління компанії InvenSense. Мікросхема призначена для застосування в смартфонах, трекерах активності та інших портативних споживчих виробах. Добитися таких малих розмірів мікросхеми за високої функціональності вдалося за допомогою патентованої технології Invense CMOS MEMS, що дає змогу виготовляти на одному кристалі МЕМС-пристрої та КМОН-електроніку.
У корпусі мікросхеми MPU-9250 об'єднані два кристали: на одному розміщено триосьовий гіроскоп і триосьовий сенсор, а на другому — триосьовий магнітометр Asahi Kaisei Microdevices (AK8963). Дані із сенсорів оцифровуються 16-бітними АЦП, обробляються із застосуванням алгоритмів Motion Fusion сигнальним процесором DMP (Digital Motion Processor) і передаються зовнішньому мікроконтролеру через шину I2C/SPI.
Модуль характеризується низьким споживанням, низькою вартістю та високою продуктивністю.
Алгоритми MotionFusion обробляють усі внутрішні сенсори та збирають повний набір даних.
Мікросхема: MPU9250
Напруга живлення: 3 - 5 вольтів
Інтерфейс: I2C (400 кГц) / SPI (1 МГц)
Діапазон вимірювання акселерометра: +/- 2G, +/- 4G, +/- 8G, +/- 16G
Діапазон вимірювання гіроскопа: +/- 250, +/- 500, +/- 1000, +/- 2000°/с
Чутливість гіроскопа: 131, 65,5, 32,8, 16,4 LSB/°/c
Діапазон вимірювання компаса магнітометра: +/- 4800 мкТл
Буфер: FIFO 512B
Робочий струм: гіроскоп — 3,2 мА, акселерометр — 450 мкА, магнітометр — 280 мкА
Струм у режимі сну: 8+8 мкА (гіроскоп + акселерометр).
Габарити: 25 х 16 x 3 мм
Вага модуля: 2 грами
Діаметр отворів для монтажу: 3 мм (2 шт.)
Крок розпилення: 2.54 мм
