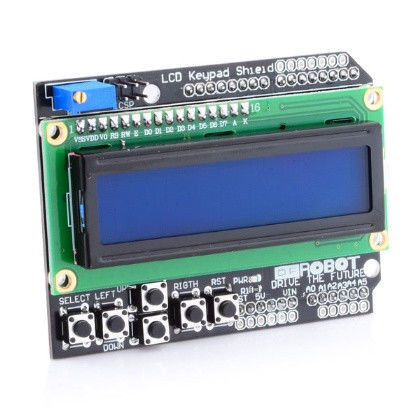

Arduino РК LCD 1602 16х2 модуль дисплей КНОПКИ
- Готово до відправки
- Оптом і в роздріб
- Код: 100118
159,99 ₴
Показати оптові ціни
LCD 1602 модуль для Arduino модуль використовується для перетворення сигналів від контролерів і датчиків на графічну інформацію.
Для використання LCD 1602 модуля Arduino потрібно на його основі зібрати макет (під'єднати до дисплея, контролера, живлення тощо). Потім потрібно створити програму для роботи з пристроєм. Наприкінці провести налаштування й починати роботу.
Керування LCD 1602 модулем для Arduino здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки.
LCD 1602 модуль для Arduino з РК-дисплеєм має інтерфейс для введення інформації.
4-бітний інтерфейс HD44780 має 16 контактів позначених:
- Vss — загальний GND;
- Vdd-живлення;
- VO — налаштування контрастності;
- RS — дані та команди;
- RW — читання й запис;
- E (Enable) — вмикання;
- DB0 — DB7 лінії даних;
- LEDA — анод підсвічування;
- LEDK — катод підсвітки.
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення модуля 5 вольтів.
Характеристики:
інтерфейс HD44780 сумісний;
напруга живлення: 5В;
розміри екрана: 64 х 15 мм;
рідкокристалічний дисплей із синьою підсвіткою;
дисплей 2 рядки по 16 символів;
підтримка латиниці та кірилиці (з встановленням додаткових бібліотек);
габарити: 79,9 х 36,0 х 11,0 мм;
вага: 31 г.
| Основні | |
|---|---|
| Тип | Дисплей |
| Сенсорний екран | Ні |
| Колір | Жовтий |
| Країна виробник | Китай |
